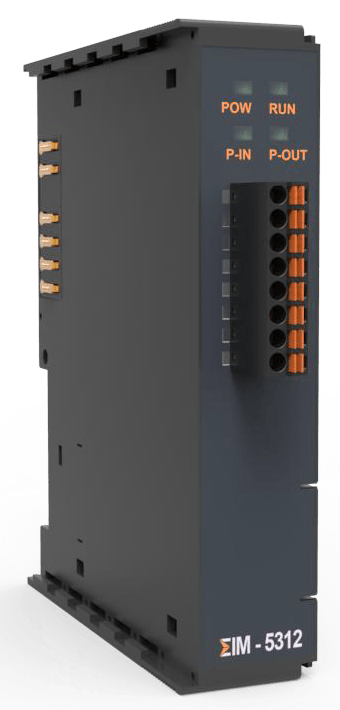

EIM 5312:2 通道,16 位,24VDC,PWM推挽型输出模块

EIM 5312 模块用于将更高等级的自动化设备(如:控制器)发出分辨率为16 位的数字信号,经过电气隔离后,处理成1Hz~20kHz,占空比0~100%可调的脉宽调制信号进行输出。在EIM 5312 模块中,有2 个推挽输出的端口。

每个通道都有过压、短路保护。同时可以将所有的输出信号状态通过端口旁的LED 指示灯进行显示。指示灯闪烁的快慢代表了信号频率,其亮度可代表占空比。紧凑型设计为电器柜节省了更多的占用空间。接线使用了插拔端子的形式,可以有效的在狭小空间内完成模块的安装、拆卸、更换等工作。

技术参数

输出信号方式 推挽输出
输出信号通道数 2 通道
常规输出信号 电压 24V DC (-15% / +20%)
负载类型 电阻类、电感类、灯类负载
最大输出电流 典型值0.5A 每通道(短路保护功能)
短路保护电流 典型值 < 1.5A
PWM时钟频率 1Hz~20kHz
占空比因数 0~100% ( Ton:~750ns,Toff:~500ns)
分辨率 16 位频率调节、16 位占空比调节
通信接口 P-BUS
分布式时钟 /
24V 电流消耗 典型值 23 mA + 负载
P-BUS电流消耗
典型值150 mA
指示灯
EtherCAT 状态指示; 电源指示;P-BUS 连接通信指示 x 2;
信号指示灯 x16;
电气隔离 500Vrms(电源电压/现场总线)
配置 无地址或设置配置
导线类型 AWG 24 ~ 16
工作 / 储藏温度 -20℃~+65℃ / -40℃~+85℃
相对湿度 95%,无冷凝
防护等级 / 安装方式 IP20 / DIN 导轨安装
重量 102 g
订货编号 EIM 5312 0100
