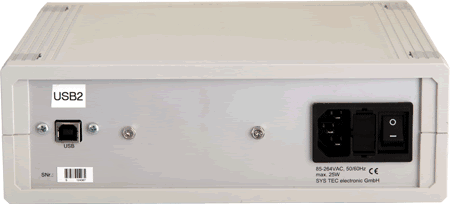

USB-CANmodul8:8路CAN转USB接口

USB CAN Gateway with 8 CAN channel support - USB-CANmodul8

USB CAN Gateway with 8 CAN channel support - USB-CANmodul8

USB CAN Gateway with 8 CAN channel support - USB-CANmodul8

说明

基于成功的USB CAN网关设计,USB-CANmodul8 型CAN总线接口模块含有8路CAN通道,通过高达 480Mbps的高速USB2.0连接到PC。该款USB CAN网关可非常舒服地、也高性价比地在分布式系统传输CAN报文。该分布系统需要一个集中的数据采集,例如应用于汽车领域,研究所或实验室。

与其它SYS TEC USB CAN 网关系列一样,USB-CANmodul8型CAN转USB接口支持所有种类的基于CAN的高层协议,例如CANopen、SDS、DeviceNet 或 J1939。另外,它的新型低功率32位CPU核确保可靠通讯,即使在高总线负荷的情况下。并且提供精确的报文时间戳。所提供的PC驱动可轻松即插即用安装,并且支持在一台PC上同时使用高达64个USB-CANmodul型USB CAN接口。 它的紧凑结构和特别吸引人的价格,使这款USB-CANmodul8型CAN转USB接口模块成为一款理想的解决方案,广泛应用于基于CAN总线的服务和维护任务。


参数

可用CAN通道: 8路
PC 连接: USB V2.0 高速达到 480 Mbps
CAN 接口: 8 路 CAN 接口,高速 CAN 符合 ISO 11898-2,光电隔离
CAN 收发器: 高速 CAN: 82C251
CAN 规范: 2.0A (11位标识符)
2.0B (29位标识符)
CAN 连接器: SUB-D9
CAN 比特率: 10kbps 至 1Mbps
CAN 总线功能: 远程帧
只听模式
为收到的报文加时间戳
接收传输的回声包含时间戳
由模块自动传输周期性报文
软件支持 Windows 操作系统: USB-CANmodul Control - 该配置工具可管理多个 USB-CANmodul 型USB CAN模块
PCAN View - 一款简单的CAN监视器,可接收和传输CAN报文
程序员支持的Windows操作系统: 全面的程序员 API 包括演示源,适用于 Microsoft Visual C++, LabView, Visual Basic .NET
CANopen API for .NET – 基于 SYS TEC CANopen 协议栈并可轻松执行CANopen应用程序
程序员支持的Linux操作系统: SocketCAN based API (Linux Kernel version 2.6.32)
设备驱动: Windows , Linux, WinCE 5.0, WinCE 6.0
LED 指示灯: LED指示灯用于电源、CAN状态、CAN通讯
电源: 85 ... 264 VAC, 可选 9 ... 36 VDC
电流消耗: 自供电
操作温度: 0℃ 至 +55℃
外壳: 台式,1HU 19” 轨道安装或开放支架
重量: 大约 1062g
尺寸: 200 x 224 x 72 (LxWxH, in mm)



下载

USB-CANmodul 实用程序包:V4.15 - 驱动 for Windows / LabView 6 MB
USB-CANmodul 驱动包 for Windows CE:V1.02 - 驱动 for WinCE 5.0 和 WinCE 6.0 210 kB
CANopen API for .NET:P/N SO-1088 - V5.46 - 2010 5月发布 33 MB
Linux SocketCAN 驱动 for USB-CANmodul 系列 V0.4版本 69 kB


订货说明

货号 说明
3204004 USB-CANmodul8:台式,高速 CAN 收发器 82C251, 光电隔离,电源 85 至 264 VAC
3204010 USB-CANmodul8:台式,高速 CAN 收发器 82C251, 光电隔离, 电源 9 至 36 VDC
3404002 USB-CANmodul8:19" 轨道安装,高速 CAN 收发器 82C251, 光电隔离, 电源 85 至 264 VAC
3304000 USB-CANmodul8:开发支架,高速 CAN 收发器 82C251, 光电隔离, 电源 85 至 264 VAC

相关文档

USB-CANmodul:CAN转USB接口系列产品宣传册
USB-CANmodul:CAN转USB接口用户手册
CANopen API for .NET - 软件手册


相关产品

CAN-REport - CAN总线分析仪 >>

CANopen 配置软件 >>

CANopen 配置管理器 >>

CANopen 设备监视器 >>
