A6pci8077
6U CompactPCI-英特尔凌动E3800

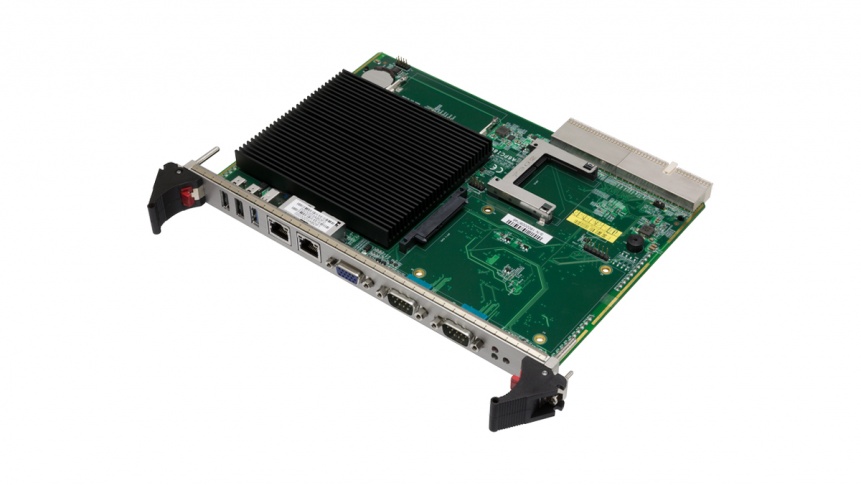

A6pci8077是单插槽6U CompactPCI，旨在满足工业和坚固的无风扇应用的要求。

特征

A6pci8077是单插槽6U CompactPCI，旨在满足工业和坚固的无风扇应用的要求。

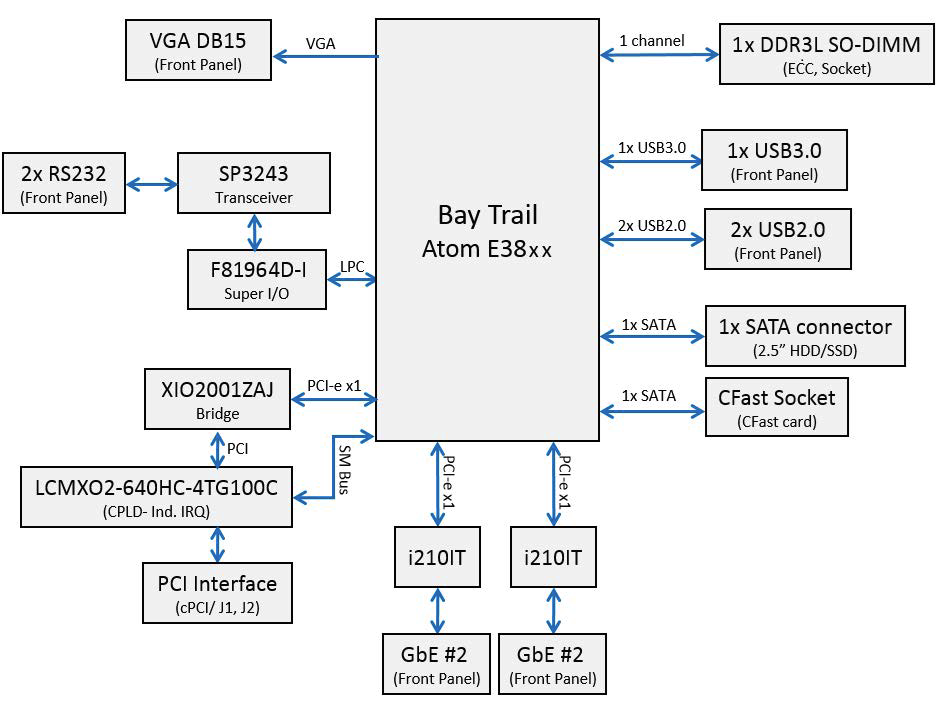

A6pci8077完全符合PICMG 2.0 CompactPCI标准，基于Intel Atom E3800处理器家族，具有1至4个内核，并在SO-DIMM插槽上具有高达4GB的ECC RAM。

其他功能包括前面板上的高速接口：两个千兆以太网，一个USB 3.0和两个USB 2.0，两个DB9连接器上的RS-232串行端口以及一个VGA。除了这些接口之外，A6pci8077还支持一个CFast插槽用于板载存储，以及一个内部SATA 2.0连接器。

支持的操作系统包括VxWorks和Windows 10 IoT Enterprise。

从BIOS个性化开始，包括完整的系统开发和生产，A6pci8077均可使用专业服务。还可以进行深度板自定义，例如功能更改。

处理器	中央处理器	Atom E3800 CPU系列选项-多达4个内核
	芯片组	集成式英特尔PCH芯片组
BIOS	类型	AMI UEFI
	尺寸	128Mbit SPI闪存
记忆	内存	1个DDR3L-1333 ECC SODIMM高达4GB
存储	SATA硬盘	1个SATA 2.0内部连接器
	CFast	1个CFast Type 2插槽
I / O 接口	乙太网路	2个10/100 / 1000Mbps（Intel I210-IT控制器）-RJ45
	USB	1个USB 3.0（A型），2个USB 2.0（A型）
	串口	2个RS-232-DB9
	视频	集成3D图形控制器：1个VGA-D-Sub 15针
	PCI	1个TI XIO2001Z（PCIe至PCI桥接器）+ 1个Lattice LCMXO2-640HC-4TG100C（CPLD）：PCI 32位/ 33MHz PCI总线，IRQ管理（INT＃A，＃B，＃C，＃D的IRQ选择）
其他	实时时钟	内置RTC和板载锂电池（BR2032）
	传感器	硬件监视器：温度输入，电压监视器输入
	发光二极管	1个电源状态（绿色），1个硬盘状态（红色）
	按钮	1x重置（前面板）
功率	输入	5VDC（cPCI背板）
	功耗	最高10W（CPU TDP）
环境	工作温度	0至+ 60°C
	储存温度	-40至+ 85°C
	湿度	10％至90％（非凝结）
认证证书	环境	RoHS2
	合规	PICMG 2.0 CompactPCI版本3.0
机械	尺寸	233x160mm（LxH），单插槽4HP（20.32mm宽度），1.6mm PCB厚度
软件	操作系统	支持Windows 10 IoT Enterprise VxWorks
