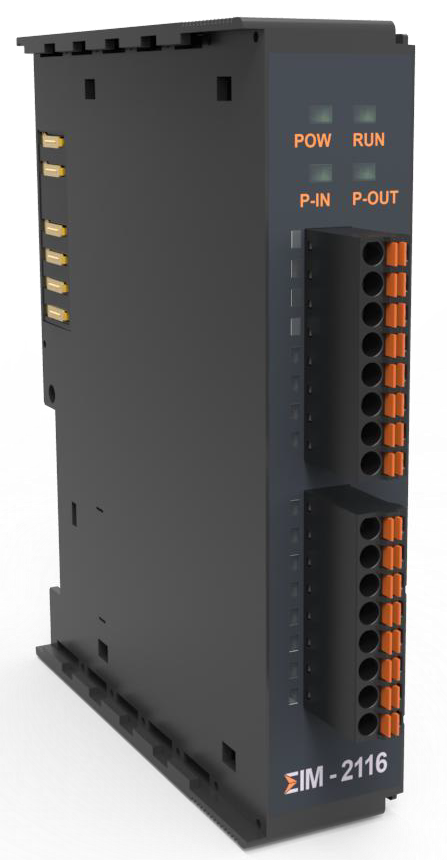

EIM 2116 模块用于将更高等级的自动化设备（如：控制器）输出的二进制控制信号，经过电气隔离后，传送给执行器进行动作。EIM 2116 模块包含了16 个输出通道，每个通道都有极性反接、过载、欠压、过流、短路保护。同时可以将所有的输出信号状态通过端口旁的LED 指示灯进行显示。紧凑型设计为电器柜节省了更多的占用空间。
EIM 2116 模块所有输出信号的参考地为24V 电源的0V。输出的电源供给通过模块上的24V 电源触点提
供。接线使用了插拔端子的形式，可以有效的在狭小空间内完成模块的安装、拆卸、更换等工作。
技术参数
| 输出信号连接方式 |
单线连接 |
| 输出信号通道数 |
16 通道 |
| 常规输出信号电压 |
24V DC （-15% / +20%） |
| 负载类型 |
电阻类、电感类、灯类负载 |
| 最大输出电流 |
典型值0.5A每通道（短路保护功能） |
| 短路保护电流 |
典型值 < 1.7A |
| 开关时间 |
典型值 Ton：60μs，Toff：300μs |
| 通信接口 |
P-BUS |
| 分布式时钟 |
/ |
| 24V 电流消耗 |
典型值 70mA + 负载 |
P-BUS电流消耗
|
典型值 150 mA |
指示灯
|
EtherCAT 状态指示；电源指示；P-BUS 连接通信指示 x 2；信号指示灯 x 16；
|
| 电气隔离 |
500Vrms（电源电压/现场总线） |
| 过程镜像位宽 |
16 bit |
| 配置 |
无地址或设置配置 |
| 导线类型 |
AWG 24 ~ 16 |
| 工作 / 储藏温度 |
-20℃~+65℃ / -40℃~+85℃ |
| 相对湿度 |
95%，无冷凝 |
| 防护等级 / 安装方式 |
IP20 / DIN 导轨安装 |
| 重量 |
110 g |
| 订货编号 |
EIM 2116 0100 |
|
