以太网网关


NL-MPI:可编程插头SIMATIC S7

伴随着以太网技术在自动化领域的出现,如今某些已有的现场总线设备需要连接到以太网。这里,可以使用网关,但是还有一些更加紧凑的解决方案,其使用了片上技术。

netLINK-MPI

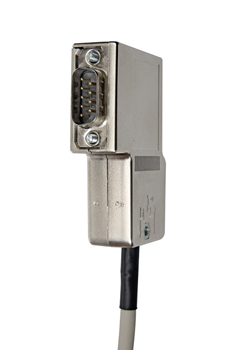

netLINK-MPI是固定在DSub连接器外壳中,使用PROFIBUS连接电缆。它由一个MPI接口和一个10/100 MBit/s以太网接口组成,是一个十分紧凑的网关。由于其结构是固定在DSub连接器外壳中,所以能够直接接到设备的MPI插头,通过一根3米长的以太网电缆,再连接到交换机、HUB或PC机上。

供电电源是直接由MPI插头提供。

优点

  • 连接S7-300/S7-400的以太网网口
  • 简易使用
  • 十分紧凑
  • 成本低
产品 NL-MPI
描述 Programming plug SIMATIC S7


PROFIBUS-MPI通讯
类型 客户机
连接 每次最多1个MPI连接
可访问 数据块
位存储
OP模式状态
外设数据
定时器
计数器
数据传输 PROFIBUS-FDL报文
以太网通讯
数据传输 TCP/IP
连接 每次最多2个TCP连接
PROFIBUS接口
控制器 带有htmlC2的EC1芯片
传输速率 9.6kBit/s到12MBit/s
接口 RS-485,非隔离
连接器 DSub 9针连接器 公
以太网接口
传输速率 10/100 MBit/s
接口 10 Base-T, 100 Base-TX,零电势
连接器 RJ45,公连接头
显示 RDY/RUN, LINK
操作电压 24 V / 75 mA
连接 通过DSub连接器,9针,公
操作温度 0 °C ... 50 °C
尺寸(L x W x H) 65 x 48 x 16mm
安全等级 IP20
安装 直接连接MPI设备接口
重量 140 g (包含电缆)
CE认证 是的



产品样本

软件

技术文档
