PicoDiagnostics® NVH套装

2014年北京汽保展

最经济实用的实时汽车异响和
振动诊断仪

  • 包含加速度计和麦克风
  • 全屏、高分辨率显示更清晰更精确
  • 无需外部存储器 - 直接保存在电脑中
  • 记录最长500秒数据
  • 自动分析
  • 探测多个车辆振动
  • 客户报告生成功能
  • 插入你的汽车示波器PicoScope®(另外购买)

介绍

PicoDiagnostics NVH套装是今天维修技工解决许许多多NVH问题的最经济有效的诊断工具。为技工提供的实时诊断模式包括:条形图、频率图表、3D频率图表、RPM时序、或车速视图。在道路测试之前可启动记录功能,并且可回放记录,做返厂后分析,让驾驶员集中精力在道路上。你可以轻松地把记录的数据直接保存在电脑硬盘中。

PicoDiagnostics NVH套装使用PicoScope 4000系列汽车示波器,并且包含你所需要的一切东西。你肯定能够用PicoDiagnostics NVH套装获得丰厚的回报,无需再花钱。如果你已经拥有 PicoScope 4000系列汽车示波器,你也已经拥有了一半了。



广泛应用于:

  • 发动机噪音、振动和异响分析诊断
  • 变送箱噪音、振动和异响分析诊断
  • 传动轴噪音、振动和异响分析诊断
  • 汽车底盘噪音、振动和异响分析诊断
  • 车身噪音、振动和异响分析诊断
  • 车内噪音、振动和异响分析诊断

规格

重量(接口/振动传感器/麦克风) 120 g / 80 g / 20 g
尺寸:
传感器接口(包括BNC接头)
麦克风
磁铁(包括固定螺钉)

105 mm x 65 mm x 27 mm
43 mm x ø17 mm
12 mm x ø18 mm
传感器扩展测试线长度 3 m
电池 (锂电) CR123(A) 3 V(用户可更换)
电池寿命(存放/诊断模式/麦克风模式) 10年 / 6个月 / 2个月
最大可测量加速度 ±5 g
振动频率范围 (3 dB) DC 至 350 Hz
抗击打能力 (加速度计头) 10,000 g
温度范围(工作)
加速度计头

–40 °C 至 85 °C
螺纹安装(加速度计) ¼” x 28 UNF
麦克风灵敏度 45 mV/Pa, 标称, at 1 kHz
EMC认证 CE: 满足EN61326-1:2006

发货清单

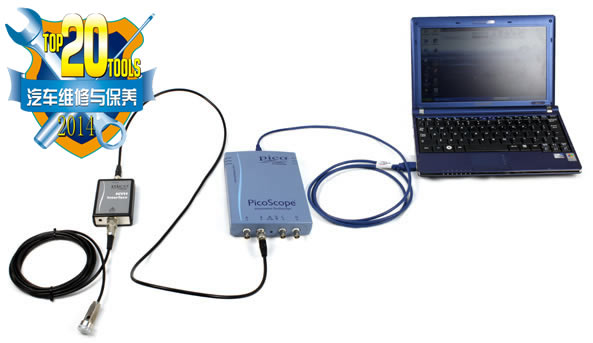

一根BNC电缆把接口盒连接到汽车示波器PicoScope(另外购买)。一根USB电缆把你的汽车示波器连接到电脑,然后运行PicoDiagnostics软件。

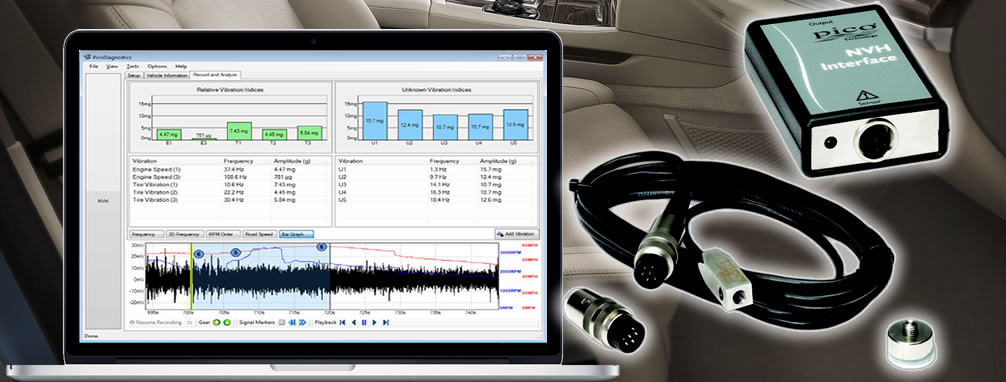

你的PicoDiagnostics NVH套装(货号PP858)内含:

  • TA148 单输出NVH接口盒
  • TA096 加速度计固定磁铁
  • PA047 NVH套装存放箱
  • TA098 电缆:绝缘BNC至绝缘BNC 5m
  • TA143 MEMS加速度计
  • TA144 NVH套装麦克风
  • TA145 NVH接口盒传感器延长线

资源

PicoDiagnostics NVH套装目录
NVH接口快速启动指引
