CANStick - CAN总线诊断工具

简介

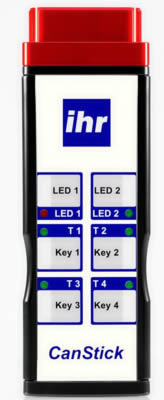

CANStick是一款手持式汽车诊断工具。(OBD-2连接器和汽车的连接很方便)方便与汽车上的OBD-2接口相连，操作人员可以轻松地用它发送和接收预定义的CAN序列。具有高接触耐久性的工具，是为连续制造的环境以及为研发领域中的快速诊断工具而设计的。用户可以使用四个可自由编程的按键来发送CAN报文或者开始一些事件，还有六个可自由编程的LED可以给操作者一个完成动作的反馈。设备由OBD-2连接器供电，不需要额外的电源。

CANStick包括一个含64kByte闪存的微控制器，它具有独有的操作系统。CAN程序通过RS232连接，从电脑主机传送到CANStick上。之后，CANStick就可以独自正常工作了。

要为CanStick创建一个程序，需要两个软件工具：具有项目环境的编译器和用来下载二进制文件的Flash工具。 交货清单包含一些项目例程，其中按键和LED的功能是预定义的。报文序列可以在添加和编译后，连接并存储到CanStick中。

配置

• CANStick Light：
  CAN通讯设备，带有4个可编程按键，6个可编程LED。不包括OBD-2连接器。机壳在两侧闭合。
• CANStick Basic：
  CAN通讯设备，带有4个可编程按键，6个可编程LED。1个OBD-2连接器。机壳在一侧闭合。
• CANStick Pro：
  CAN通讯设备，带有4个可编程按键，6个可编程LED。1个OBD-2连接器和1个OBD-2套管。

附件

弹簧引脚（适用于可更换引脚的OBD-2连接器）

设备参数

• 4个可编程按键
• 6个可编程LED
• 通过RS232 连接电脑主机（9针引脚）
• MOLEX OBD-2连接器/套管（14针引脚）
• 镀金的OBD-2连接器（最小2,000,000连接次数）或含有可更换弹簧引脚的OBD-2连接器（最小200,000连接次数）
• 电流消耗：标准50mA
• 额定电压：标准13.5V（9 ~16V）
• 短路保护：二极管
• 极性保护：二极管
• 温度范围：-20°C 到 +70°C
• 外形尺寸：100 x 48 x 30 mm
• 质量：200g左右
