PCAN-Explorer 6:CAN和CAN FD总线专业分析软件

介绍

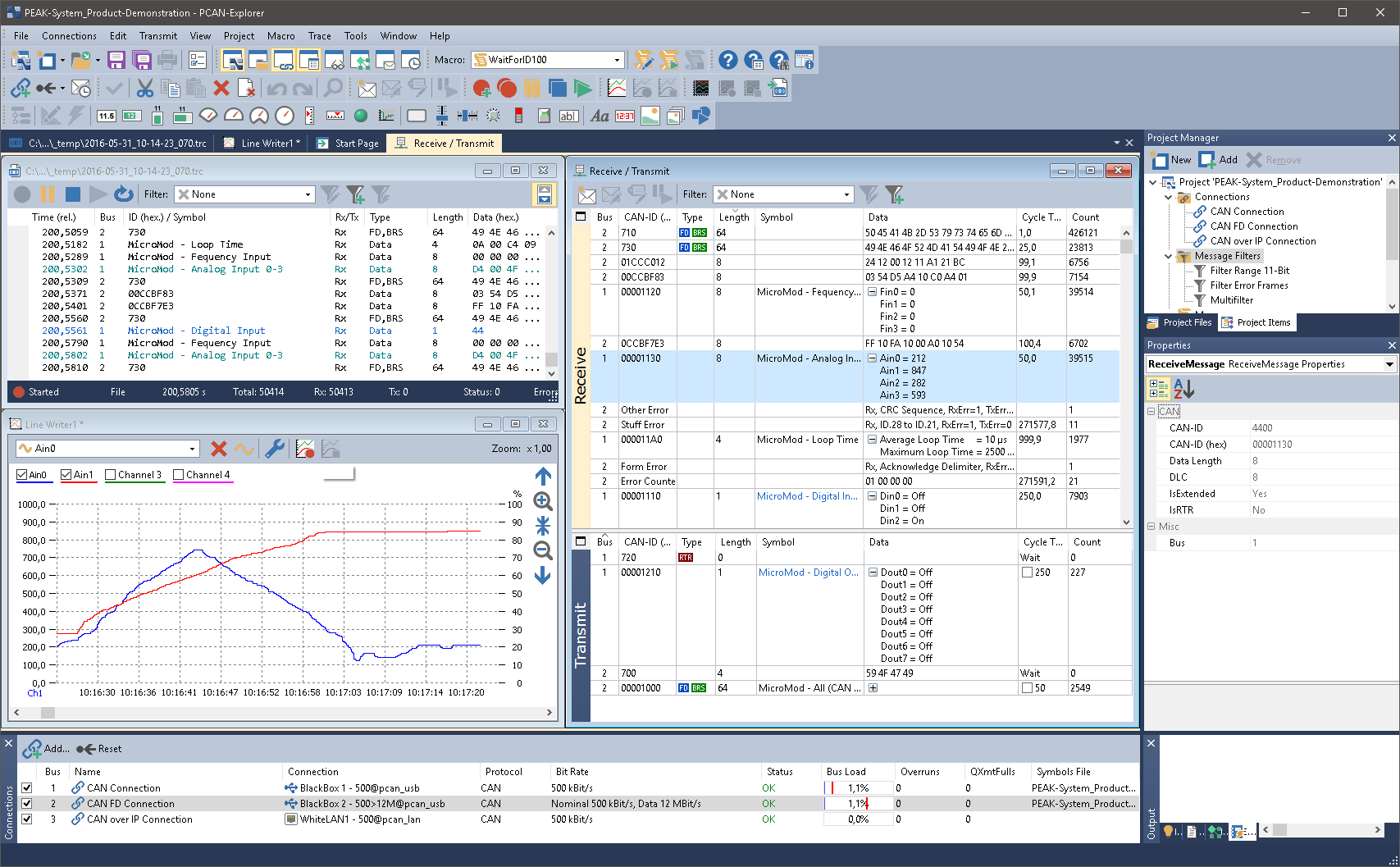

PCAN-Explorer 6是一款应用于CAN/CAN FD网络的多功能专业软件。用户不仅能够观察CAN流量。还允许手动或周期传输报文或整个传输列表,例如,进行控制或仿真。

PCAN-Explorer 6可同时连接到数个CAN和CAN FD总线。与以前的版本不同,所用的CAN适配器硬件类型不再是一个限制因素。

使用该软件的一个中心点是用符号表示CAN报文和它们的有效负载。利用符号文件的帮助,十六进制信息被转换为可读的又生动的格式。

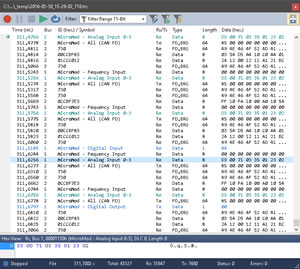

从版本6开始,示踪功能,除了记录数据流,还允许回放已有踪迹。记录和输入CAN报文可用各种条件过滤。

特定要求,以及复杂过程的自动化可用宏实施。VBScript精密执行可访问PCAN-Explorer 6的大量对象模型。

此外,PCAN-Explorer 6的功能还可通过插件扩展。我们所提供的插件可更好地分析和改变数据。绘图仪能够图形化现场记录或者基于踪迹的信号时间路线。仪表板插件适用于安排各种显示窗、控件、和开关。更多插件可导入基于CANdb格式的第三方配置和增加支持J1939协议。





PCAN-Explorer 6许可证

单台电脑许可证 - 拥有该许可证,你可获得一张安装光盘和一个许可证文件。你只可在单台电脑上安装、激活和使用该软件。该软件的激活可以在线、通过电话、或者电邮。

可移植许可证 + USB复制保护电子狗 - 拥有这种许可证,你可为每个购买的许可证获得一个USB复制保护电子狗和安装CD。你可在多台电脑上安装PCAN-Explorer 6。想要解锁和使用该软件,你必须把复制保护电子狗插入电脑的USB端口中。

PCAN Explorer 6培训

我们提供PCAN-Explorer培训课程。包括软件主要功能讲解,使用PCAN-Symbol Editor,和插件的演示。需要详细信息,请访问PCAN-Explorer培训课程

特性

  • 管理工程中的所有设置、信息和文件

  • 导出整个工程包括链接文件到便利包,以便归档或分享

  • 用户界面大范围修改,可利用改进的对话框创建传输报文和管理信号

  • 自动通知新软件版本和提供升级流程支持

  • 集成文本编辑器,利用语法高亮显示创建和编辑符号文件、宏和VBScript

  • 用户接口语言可切换)

  • 集成插件实现功能升级


点击小图看大图

点击小图看大图

点击小图看大图

点击小图看大图


连接CAN和CAN FD

  • 同时连接多个CAN接口,不依赖于硬件类型

  • 支持CAN规范2.0 A/B 和 FD

  • CAN比特率(名义)可达1Mbit/s

  • 数据比特率高达12Mbit/s (只在使用CAN FD接口时)

  • 可选用定制比特率

  • 可激活只听模式

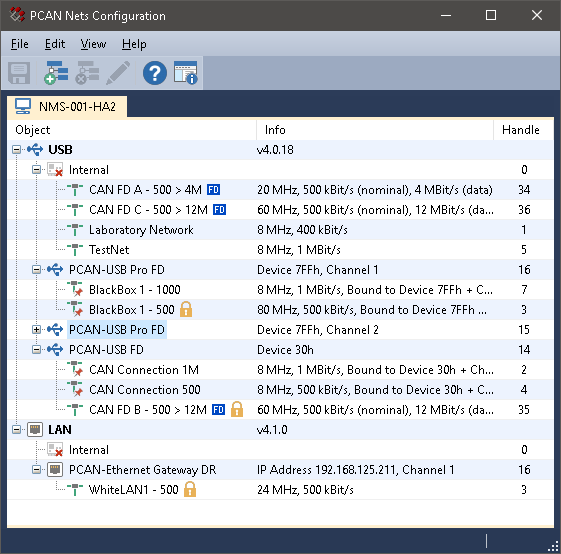

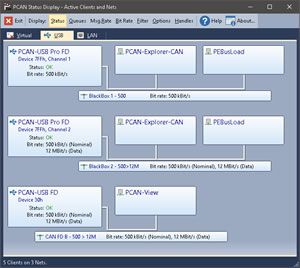

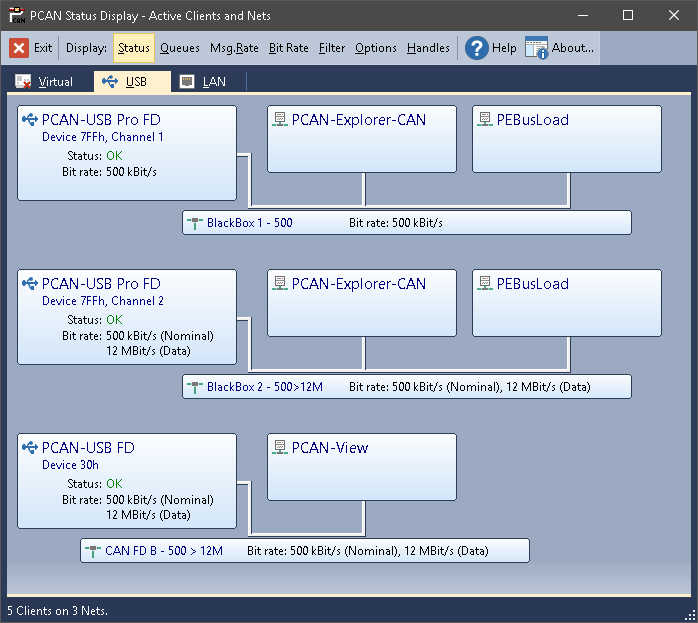

  • 清晰的连接概览,含它们的比特率、状态、错误计数、和总线负载

  • 可执行硬件复位CAN控制器

传输和接收

  • 显示CAN数据流量以可分类的接收和传输列表,可配置栏目显示
  • 报文显示包括ID、长度、数据字节、time-outs、收到的报文数、和接收间隔
  • 显示错误帧可为每个连接激活
  • 显示CAN ID以十六进制或十进制格式
  • 显示接收、传输、和错误状态
  • 报文接收,带最大分辨率100µs

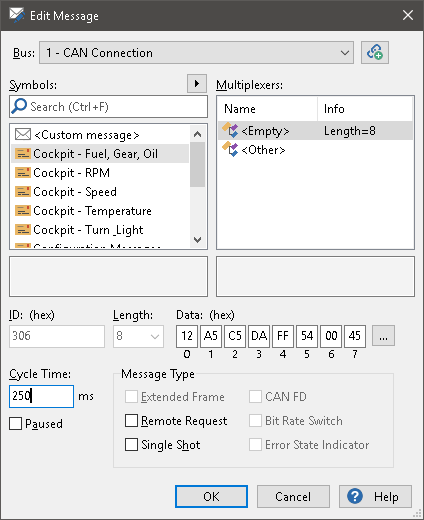

  • 手动和周期传输报文,带最大分辨率1ms
  • 传输CAN报文响应远程帧(只是CAN 2.0 A/B)
  • 报文可根据要求分组为传输列表、保存和下载,例如要仿真CAN节点

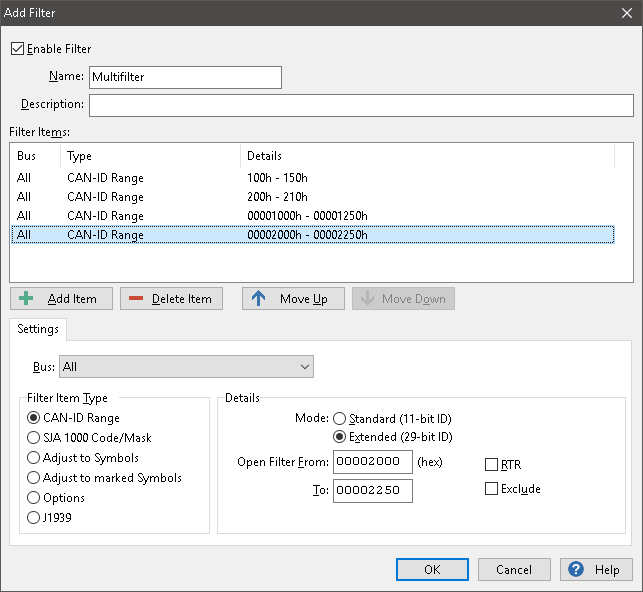

  • 多种灵活的过滤器可配置并且,例如,指配到传输/接收窗口或者各种不同踪迹

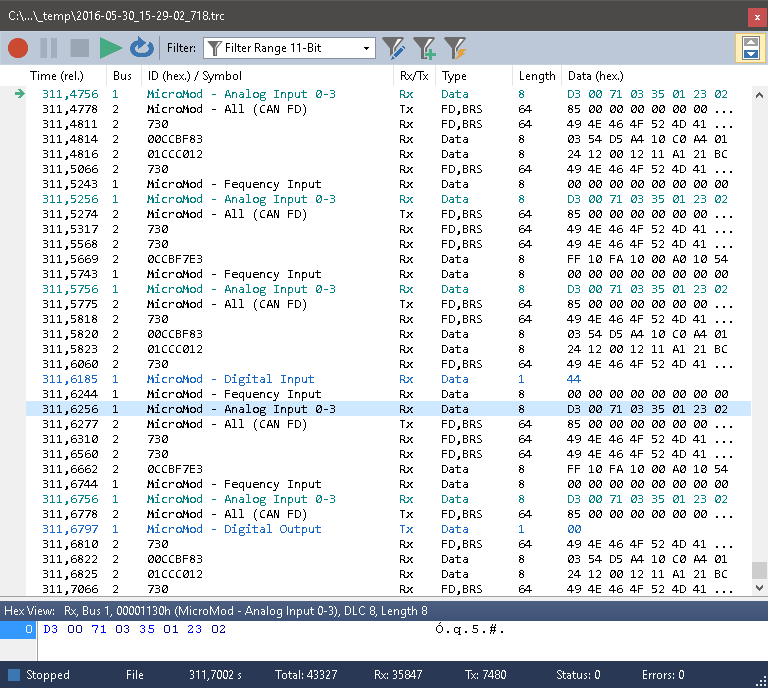

记录和回放

  • 记录CAN数据流,可选包括发生的错误
  • 踪迹文件回放,包括可选循环功能
  • 同时操作多个踪迹
  • 显示记录的报文,含细节例如时间戳、类型、ID、长度和数据字节
  • 显示数据字节以十六进制、十进制或ASCII格式
  • 通过报文过滤器过滤记录的报文
  • 记录CAN数据流直接到RAM(以线性、动态、或循环缓存模式)
  • 直接从文件或缓存回放记录的CAN报文
  • 保存记录的数据到可读文本文件或CSV文件,用于在Excel或其它类似软件中进一步处理
  • 与 PCAN-Explorer版本5相比,增强处理大型踪迹文件
  • 通过不同的符号文件后续检查缓存内记录的数据

点击小图看大图

点击小图看大图


符号表示

  • 清晰和可读地显示CAN报文,基于我们的符号格式:

    • 通过命名字母数字轻松定位CAN报文

    • 数据的字节精确分割为变量,可指定名称、数据类型等等

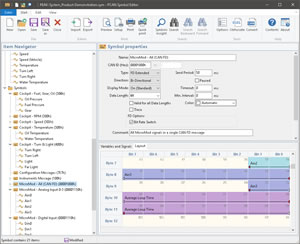

  • 舒服的符号文件创建,可利用所提供的Windows®软件PCAN-Symbol Editor或者内置的文本编辑器

  • 通过观察窗口可实时监视数个信号

  • 图形化显示最多4个信号,可用简单易用的线性编写器 (Line Writer插件)

自动化,可用宏和VBScript

  • 自动化小任务或复杂的处理可用宏或VBScript,例如:
    • 执行或开发CAN系统的测试流程
    • 如果温度超标,发送一个e-mail
    • 当收到特定的报文时启动一个动作
    • 当某个事件发生时打开Excel表格并保存数据在单独的单元格中
    • 从输入CAN报文的数据计算变量
  • 创建宏和scripts,可用内置的文本编辑器
  • 功能键指定到单独的宏

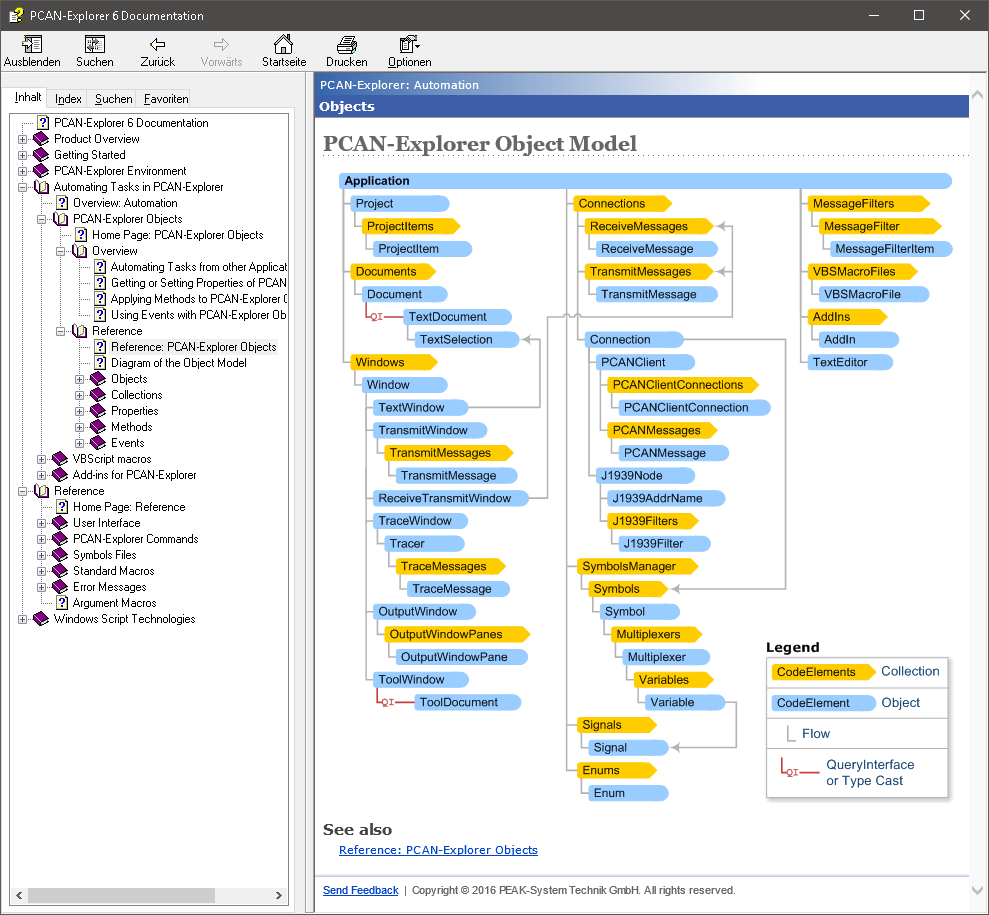

  • 通过PCAN-Explorer对象模型可利用VBScript访问几乎所有程序元件
  • VBScript宏也运行于背景即使没有PCAN-Explorer界面

点击小图看大图


系统要求

  • Windows® 10, 8.1, 7 (32/64-bit)

  • 至少2 GB RAM 和 1.5 GHz CPU

  • CAN总线连接:我们的PC CAN接口

  • 空闲的USB端口用于复制保护电子狗 (只是可移植许可证)

发货清单

  • PCAN-Explorer安装光盘
  • 单台电脑许可证或者可移植许可证(含USB复制保护软件狗)
  • PCAN Symbol Editor for Windows
  • HTML帮助格式文档

订货信息

说明 货号
PCAN-Explorer 6 - 单台电脑许可证 IPES-006000

PCAN-Explorer 6 - 可移植许可证 +防拷贝软件狗

IPES-006000
+ IPES-006090

其它信息

PCAN-Explorer 6版本历史
PCAN-Symbol Editor 6版本历史
PEAK-System论坛:PCAN-Explorer 6 和插件提问和支持部分
CAN FD新标准:支持和兼容产品

插件

Plotter Add-in 6版本历史
Instruments Panel Add-in 6版本历史
CANdb Import Add-in 6版本历史
J1939 Add-in 6版本历史
