产品简介

该产品是一种工业用触摸屏产品。该产品分为两部分：上位机组态软件和用于工业现场的触摸屏硬件。根据客户定制，该产品能与西门子等常用的PLC相连，运行组态监控PLC。

系统组态软件

该组态软件基于VC开发，组态界面友好，具有丰富的图库，并且具有良好的通用性。它具有的基本功能如下：

• 仿Visual studio界面的工程管理器

• 强大的绘图及组态功能

• 丰富的图库资源（图库、部件库）

• 特殊模块的封装

• 编译及数据传输功能

• 计算机模拟功能

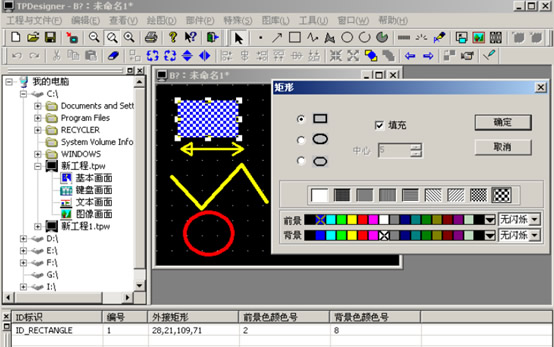

• 编辑界面截图如下图

触摸屏硬件系统

该硬件系统基于arm处理器，操作系统基于wince，具有很强的图形处理功能，其主要特点如下：

• CPU采用Cirrus Logic 的EP9315，芯片内部实现有硬件数学协处理器，因而具有较其他同类CPU 更强的数据处理能力，可完全满足工控领域的常规处理需求。

• 32MB 的文件数据存储空间，能满足一般用户的需求，并给用户留出扩展存储的接口（CF 卡槽）。

• 操作系统采用微软的Windows CE，除具有实时多任务的功能外，在图形处理方面更占据合优势。

• 通讯接口主要包括一个100M 以太网接口、4个异步串口以及2个HOST模式的USB 接口、一个高速全双工SPI 以及一个CAN 总线接口。

• 显示器采用SHARP公司的工业级TFT-LCD, 分辨率为640*480，支持144种颜色 应用程序由Embedded VC编写，主要功能是对从PC机下载的二进制文件解析，恢复组态画面，并与所连接的控制器通信，实时响应控制器的状态和用户的点击以达到监控目的

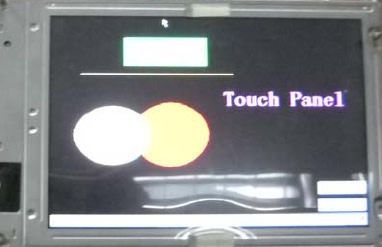

触摸屏硬件产品贴图：
