sysWORXX SOM-1021

思泰首页 > 模块上系统 > sysWORXX SOM-1021

紧凑的SOM用于控制和网关任务

低功耗和大量集成的高速通讯接口

ECUcore-1021是一款基于NXP(以前的飞思卡尔)Layerscape LS1021的模块上系统。LS1021微控制器提供高密度通讯和I/O接口,组合在单个芯片上。这使客户能够配置该芯片和独立地定义连接器接口的编排。这样就能把ECUcore-1021灵活运用于各种各样的用途:从简单的HMI到复杂的网络设备。

与类似的CPU相比,所使用的处理器提供更高性能且功耗又低。它通常可用于温度更高的工业环境中,无需主动冷却。这不仅减少了所需的板子空间还使模块非常紧凑,并且也更具成本效益。

ECUcore-1021上的部件充分考虑到它们的长期可用性。Layerscape LS1021 CPU和其它有源部件列表在飞思卡尔产品的长寿命计划中。这就是为什么ECUcore-1021为将来的开发形成了一个良好基础。

为了进一步提高模块的可靠性,集成了以下诊断功能:

  • RTC(实时时钟)
  • 温度监测
  • 看门狗



单独出售:

  • 固件保护
  • 1xADC
  • 看门狗

错误修正代码可在批量生产中集成为可选配置,因此自动化错误探测和修正可通过硬件实现。这使ECUcore-1021特别适用于要求功能性安全的应用中。

模块特点

核架构 QorIQ LS1021A, dual-core ARM Cortex™-A7 with 1GHz, FPU and Neon co-processor
RAM 1GiB DDR3L-1600MT (opt. ECC)
Flash 128MiB QSPI
通讯 3x1GbE (1 PHY on-board), 4xCAN, USB 3.0, 2xPCIe, 7xUART, 2xUCC ULite QUICC Engine (32-bit RISC Co-Prozessor)
Mass Storage SATA 3.0, eSDHC/MMC/eMMC
视频 12-bit dual-edge LCD interface (24-bit RGB)
音频 4xI2S/ASRC/SPDIF
I/O FlexTimer (PWM, CNT, ENC), I²C, SPI, GPIO, ADC, 8/16-bit A/D-Bus (FPGA)
外设 Temperatur, RTC
板连接器 220-pin, COM Express connector with proprietary pinout
板尺寸 55 x 84 (L x W in mm)
耗电 apx. 4.5W (typically under load)
温度范围 -40°C…85°C (Storage: -55°C…125°C)
MTBF预测 650.000h @ 40°C
可用性 15 years (Freescale Longevity Program)
温度管理 Single heat spreader plate, passive cooling
安全性和IP保护 Fuses, QorIQ Trust Architecture,
Sold separately: Secure Boot, Firmware Protection

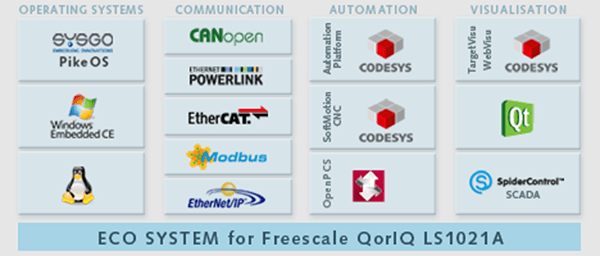

中间件 单卖: IEC 61131-3 runtime system (CODESYS V3 or OpenPCS)
Target- and/or Web-based visualization
通讯协议 按需分开提供: POWERLINK, CANopen, EtherCAT, Profinet, Profibus, Modbus



文档

名称 类型 大小 动作
E
ECUcore-1021 - Product Flyer
pdf 2 MB Download
H
Hardware manual ECUcore 1021
pdf 543 KB Download

订货说明

货号 说明
4001046 ECUcore-1021, standard version
4004041 Heat-Spreader Assembly





开发和应用套件

使用sysWORXX SOM-1021所必需的开发套件:

Application KIT sysWORXX SOM-1021

开始硬件开发的完美基础。详细>>

Development Kit sysWORXX SOM-1021

开始软件开发的完美基础。详细>>
