串口产品 > SNL2-E Ethernet/RS232/RS485

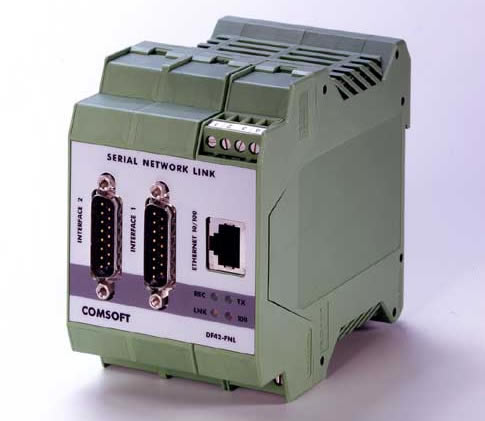

SNL2-E Ethernet/RS232/RS485

串口网络链接 - Ethernet/RS232/RS485网关

串行接口和以太网连接的最佳方案,速度可以达到100 Mbit/s。

SNL2-E 网关可连接2个串行终端设备。可经由软件配置串行接口,例如RS232- 或者RS422/RS485接口。还可用混合操作模式。

另外,要使用RS485总线,端电阻要经由软件打开。通过一个外部适配器还可以在TTY模式下进行操作。 这些接口都支持全双工DMA模式的操作。在同步工作模式下,速度可达到1 Mbit/s。

协议固件可加载。串行接口相互之间可完全独立运行。在每个串行接口上,都有一个不同的协议驱动器可以被下载和运行。



亮点

  • 用于Windows和UNIX操作系统,通过SNL2-E网关,其DF板卡兼容接口可替代现有的DF板卡,无需改变任何应用软件
  • 硬件/驱动安装和相应问题不再有
  • 可从任何网络电脑访问SINEC-L1接口
  • 无故障集成低层到控制和设计层



技术数据

接口 以太网
串口
10/100BaseT
2 x RS232/RS485 (SUB-D 15 pole)
1 x RS232 (螺钉端子,配置接口)
波特率

以太网            最大100 Mbit/s
串口 RS232     1 Mbit/s 同步, 38,4 Kbit/s 异步
串口 RS485     1 Mbit/s 同步, 38,4 Kbit/s 异步
RS232            19,2 Kbit/s 异步 (配置接口)

支持的协议 DK3964R/PTS5, freely definable ASCII-Protocol, LSV2, MSV2, HDLC-UNC-2, HDLC Frame Level, HDLC-BAC 2.8, X.25, SINEC-L1
尺寸 114,5 mm x 99 mm x 67,5 mm
工作温度范围 0 - 40 °C
存储温度 -40 – 100 °C
安全 EN60950
电磁兼容 (EMV) EN50081-2 and EN50082-2

订货说明

货号 项目
4000-2-S 0 0 -H-* SNL2-E Hardware
4000-2-S 􀀀 􀀀 -3-*
              D
                 A

                 L
              M
                 A

                 B

                 L
Board Driver / Protocol Driver
LINUX board driver
COMDRV (3964R, S5) RK512 protocol driver
SINEC-L1 protocol driver
Windows 2000/XP board driver
COMDRV (3964R, S5) RK512 protocol driver
UNIDRV (XON/XOFF/LAUF) protocol driver
SINEC-L1 protocol driver

4000-2-4 0 1 -H

4000-2-4 0 3 -H
4000-7-0 0 4 -S
4000-7-0 0 5 -S
4000-7-0 0 S -H


4000-7-0 1 S -H
Additional Equipment
RS232 adapter line from 15 to25 pins (0.2 m) in pairs
V11/TTY adapter
Serial cable set for SNL2-E
Ethernet cross-over cable
Power supply 24 V/1,3 A with 100-240 V
power boost for up to 2 SNL2-E/FNL/PRS
Power supply 24 V / 2 A with 100 - 240 V power boost for up to 5 SNL2-E/FNL/PRS

* 请填写订单号,再加上E(英文版文档)或者D(德语版文档)。

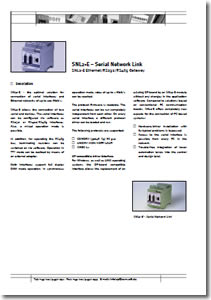

产品说明和货号(PDF下载)
